Система контроля качества двойного шва

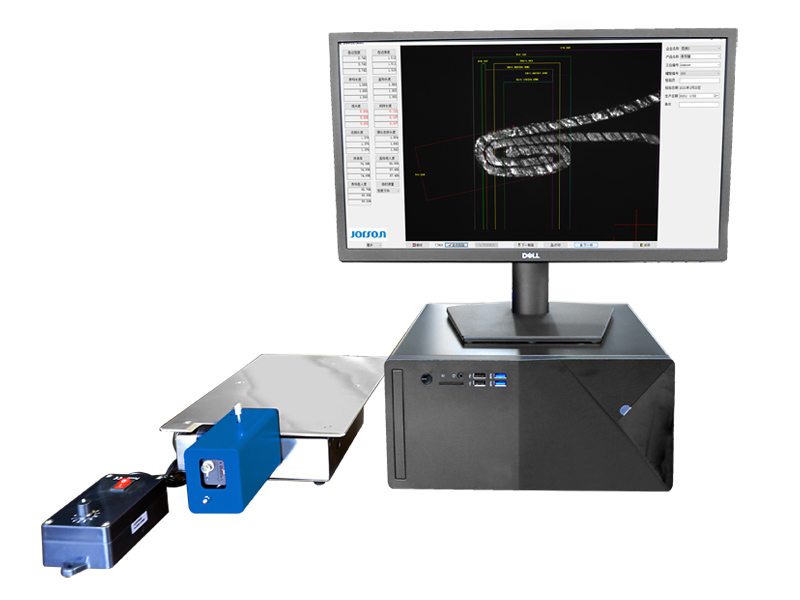

Система контроля качества двойного шва модели A1.2 DT-W состоит из системы замера шва и компьютера, который специально разработан для расчета параметров структуры швов металлической тары. Для работы устройства применяется современная видео-технология и специальная оптическая система.

Система контроля качества двойного шва составляет цифровую проекцию структуры шва жестяной или алюминиевой банки и отображает её на мониторе, что повышает эффективность контроля качества металлической тары.

Функции
1. Распознавание параметров шва жестяной банки:
Ширина шва "W"
Толщина шва "T"
Длина загиба по корпусу "BH"
Длина внешней части загиба "CH"
Угол утопленной части шва "C"
Длина зазора "GL"
Длина наложения "OL"
Коэффициент наложения "OL%"
Внешний угол загиба "CB%"
Угол загиба по корпусу "BB%"
Плотность "TR%"
Коэффициент загиба шва "JR%"
Все перечисленные параметры определяются компьютером автоматически. Толщину шва можно также вычислить.

2. Автоматическое вычисление
Система может автоматически вычислять все параметры, полученные при распознавании структуры шва, и определять соответствуют ли они стандарту.

3. Конвертация данных
Данные, полученные после вычисления, могут быть преобразованы с метрической в традиционную систему исчисления и наоборот.

4. Память
Система создает файл для занесения параметров и изображения шва, что позволяет хранить информацию о нем и пересылать её по Интернету.

5. Управление данными
Отчет об испытаниях можно распечатывать, хранить на компьютере или пересылать по Интернету.

6. Математический анализ
Компьютер может обрабатывать полученные при измерении данные при помощи математических методов анализа, таких, как построение гистограмм, ведение статистики качественных признаков и дисперсионный анализ. Результаты испытаний можно хранить на компьютере или распечатывать.

Технические параметры

Увеличение 30×
Диапазон горизонтального вида (опционально) 6 мм-8 мм
Разрешение дисплея 0.001мм
Точность распознавания 0.01 мм
Допустимый диаметр жестяной банки 30мм-300мм
Электропитание 220В, 50Гц
